1. Giới Thiệu
Bể lắng (sedimentation tank) đóng vai trò quan trọng trong quy trình xử lý nước cấp (water treatment), giúp loại bỏ các hạt rắn lơ lửng thông qua quá trình lắng trọng lực. Việc lựa chọn loại bể lắng phù hợp không chỉ ảnh hưởng đến hiệu quả xử lý mà còn tác động đến chi phí vận hành và bảo trì của hệ thống.
Bài viết này phân tích các loại bể lắng phổ biến, đồng thời đánh giá các ưu nhược điểm của từng loại dựa trên tài liệu học thuật uy tín như Droste (2004), Qasim et al. (2006), và Alak De (2018).
Xem thêm: Vai Trò Và Nguyên Lý Hoạt Động Của Bể Lắng Trong Quy Trình Xử Lý Nước Cấp
2. Phân Loại Bể Lắng Trong Xử Lý Nước Cấp

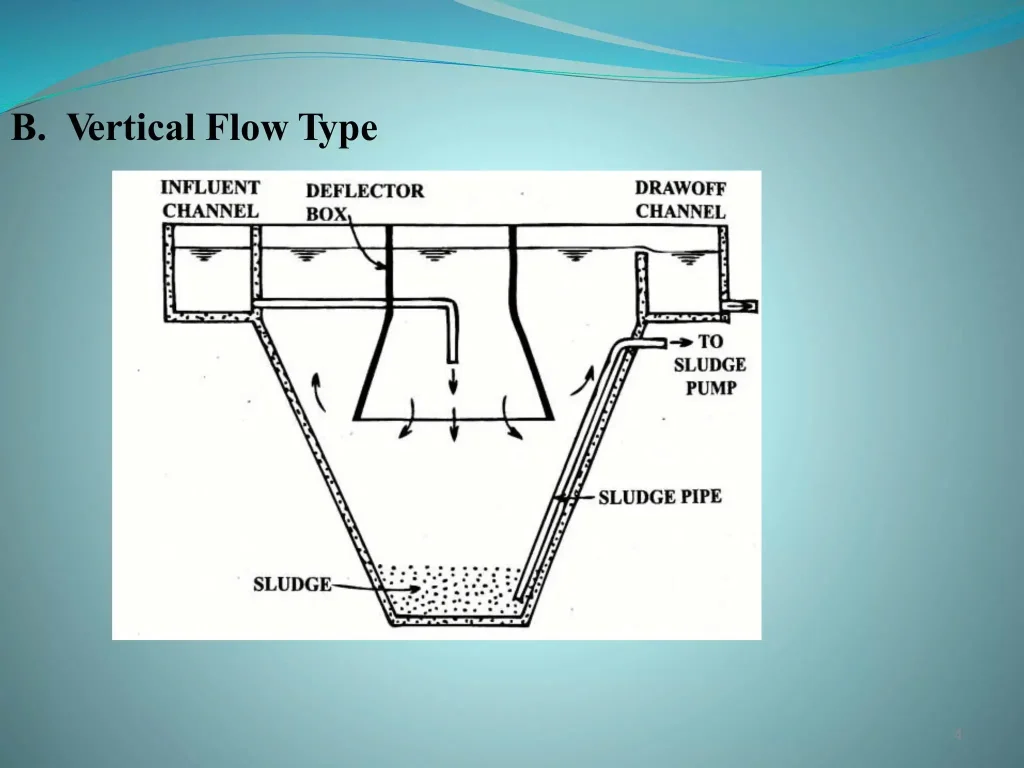

2.1. Bể Lắng Đứng (Vertical Flow Sedimentation Tank)
Bể lắng đứng là loại bể mà nước chảy theo chiều thẳng đứng từ trên xuống, các hạt rắn lơ lửng sẽ lắng xuống đáy bể dưới tác động của trọng lực. Loại bể này thường được sử dụng trong các hệ thống xử lý nước quy mô nhỏ đến trung bình.
– Ưu điểm:
- Thiết kế đơn giản, dễ thi công và vận hành.
- Hiệu quả lắng cao với nước có nồng độ chất rắn thấp.
- Yêu cầu diện tích xây dựng nhỏ, phù hợp với các khu vực có không gian hạn chế.
– Nhược điểm:
- Hiệu suất lắng giảm khi lưu lượng nước lớn.
- Khó khăn trong việc loại bỏ lớp bùn dày dưới đáy bể, đòi hỏi hệ thống xả bùn hiệu quả.
– Thông số kỹ thuật:
- Tốc độ lắng (Settling velocity): Thường từ 1,08 đến 2,88 m/h, và có thể đạt đến 3,6 m/h sau quá trình keo tụ và tạo bông.
- Thời gian lưu (Retention time): Khoảng 2-3 giờ.
- Chiều cao bể: Thường từ 3-5 mét.
2.2. Bể Lắng Ngang (Horizontal Flow Sedimentation Tank)
Bể lắng ngang là loại bể mà dòng nước di chuyển theo chiều ngang từ đầu vào đến đầu ra, các hạt rắn lơ lửng sẽ lắng xuống đáy trong quá trình nước di chuyển. Loại bể này thường được sử dụng trong các hệ thống xử lý nước có lưu lượng lớn.
– Ưu điểm:
- Phù hợp với lưu lượng nước lớn.
- Dễ dàng loại bỏ bùn tích tụ dưới đáy bể, thường được trang bị hệ thống xả bùn tự động.
- Có thể sử dụng hệ thống hút bùn siphon, giúp loại bỏ bùn liên tục và hiệu quả, giảm tần suất bảo trì.
– Nhược điểm:
- Yêu cầu diện tích xây dựng lớn, không phù hợp với các khu vực có không gian hạn chế.
- Cần kiểm soát chặt chẽ tốc độ dòng chảy để đảm bảo hiệu quả lắng.
– Thông số kỹ thuật:
- Tốc độ lắng (Settling velocity): Thường từ 1,8 đến 4,32 m/h.
- Thời gian lưu (Retention time): Khoảng 3-4 giờ.
- Chiều dài bể: Thường từ 20-50 mét.
- Độ dốc đáy bể: Khoảng 1-2%, giúp bùn dễ dàng di chuyển về phía hệ thống xả hoặc hệ thống hút bùn siphon.

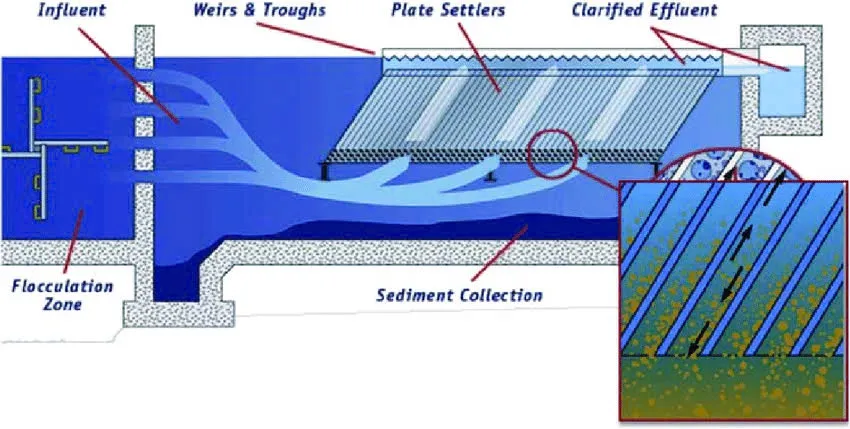

2.3. Bể Lắng Tấm Nghiêng (Lamella Clarifiers)
Bể lắng tấm nghiêng (lamella clarifiers) là một cải tiến trong công nghệ lắng, sử dụng các tấm nghiêng để tăng diện tích tiếp xúc giữa nước và bề mặt lắng, cho phép tăng hiệu quả lắng mà không cần tăng kích thước bể.
– Ưu điểm:
- Tăng cường hiệu quả lắng với diện tích bể nhỏ hơn, phù hợp với các khu vực có không gian hạn chế.
- Giảm thời gian lưu nước trong bể mà vẫn đảm bảo hiệu suất lắng cao.
- Có thể thiết kế với đáy phẳng và sử dụng hệ thống hút bùn siphon để loại bỏ bùn, giúp duy trì hiệu suất lắng liên tục mà không cần bảo trì thường xuyên.
– Nhược điểm:
- Chi phí đầu tư ban đầu cao hơn so với bể lắng truyền thống.
- Đòi hỏi kỹ thuật thiết kế và vận hành phức tạp hơn.
– Thông số kỹ thuật:
- Tốc độ lắng (Settling velocity): Lớn hơn 7,2 đến 10,8 m/h.
- Thời gian lưu (Retention time): Ngắn hơn, chỉ khoảng 1-2 giờ.
- Kích thước ống lắng và chiều cao tấm lắng: Các yếu tố này ảnh hưởng trực tiếp đến tốc độ lắng, với thiết kế tối ưu của các tấm lắng nghiêng để đạt hiệu quả cao nhất.
2.4. Bể Lắng Tròn (Circular Sedimentation Tank)
Bể lắng tròn, còn được gọi là bể lắng xoáy (circular sedimentation tank), có thiết kế hình tròn, nước chảy vào từ trung tâm và di chuyển ra ngoài theo dạng xoắn ốc. Các hạt rắn sẽ lắng xuống đáy trong quá trình nước di chuyển ra ngoài theo chu vi bể.
– Ưu điểm:
- Phân phối dòng chảy đều, giúp tăng hiệu quả lắng.
- Dễ dàng loại bỏ bùn nhờ thiết kế xoáy tập trung bùn vào trung tâm đáy bể.
– Nhược điểm:
- Phức tạp trong thiết kế và thi công, đòi hỏi kỹ thuật cao.
- Yêu cầu diện tích xây dựng lớn để đạt hiệu quả tối ưu.
– Thông số kỹ thuật:
- Tốc độ lắng (Settling velocity): Thường từ 1,8 đến 5,4 m/h.
- Thời gian lưu (Retention time): Từ 2,5-3,5 giờ.
- Đường kính bể: Thường từ 20-50 mét.
- Chiều sâu bể: Thường từ 3-5 mét.
3. So Sánh Ưu Và Nhược Điểm Của Các Loại Bể Lắng
Việc so sánh ưu nhược điểm của các loại bể lắng giúp các nhà thiết kế và kỹ sư có cái nhìn tổng quan và đưa ra quyết định phù hợp với nhu cầu thực tế của hệ thống. Dưới đây là bảng so sánh các loại bể lắng:
| Loại Bể Lắng | Ưu Điểm | Nhược Điểm |
| Bể Lắng Đứng | Thiết kế đơn giản, yêu cầu diện tích nhỏ | Hiệu quả giảm với lưu lượng lớn, khó loại bỏ bùn dày |
| Bể Lắng Ngang | Phù hợp với lưu lượng lớn, dễ loại bỏ bùn, có thể dùng hút bùn siphon | Cần diện tích lớn, cần kiểm soát tốc độ dòng chảy |
| Bể Lắng Tấm Nghiêng | Hiệu quả lắng cao, tiết kiệm không gian, thiết kế linh hoạt với hệ thống hút bùn siphon | Chi phí đầu tư cao, yêu cầu bảo trì thường xuyên |
| Bể Lắng Tròn | Phân phối dòng chảy đều, dễ loại bỏ bùn | Phức tạp trong thiết kế, yêu cầu diện tích lớn |
4. Lựa Chọn Bể Lắng Phù Hợp Cho Dự Án
Việc lựa chọn loại bể lắng phù hợp cần dựa trên nhiều yếu tố như lưu lượng nước cần xử lý, đặc tính của nguồn nước, không gian xây dựng, và ngân sách đầu tư.
Bể lắng đứng có thể phù hợp với các hệ thống nhỏ, trong khi bể lắng ngang và bể lắng tròn thích hợp hơn cho các hệ thống lớn với lưu lượng nước cao. Bể lắng tấm nghiêng là lựa chọn tốt cho các khu vực có hạn chế về không gian nhưng vẫn cần hiệu quả lắng cao. Đặc biệt, với thiết kế linh hoạt, các hệ thống bể lắng này có thể được trang bị hệ thống hút bùn siphon để tăng cường hiệu suất và giảm tần suất bảo trì.
5. Kết Luận
Phân loại và lựa chọn đúng loại bể lắng là bước quan trọng trong việc thiết kế hệ thống xử lý nước cấp. Mỗi loại bể lắng có ưu điểm và hạn chế riêng, và việc hiểu rõ các yếu tố này sẽ giúp tối ưu hóa quá trình xử lý, đảm bảo chất lượng nước đạt tiêu chuẩn.
Các tài liệu từ các nguồn uy tín như Droste (2004), Qasim et al. (2006), Alak De (2018), và các cập nhật gần đây về hệ thống hút bùn siphon trong bể lắng ngang và tấm nghiêng đã cung cấp nền tảng lý thuyết vững chắc cho việc nghiên cứu và áp dụng các công nghệ lắng hiện đại.
